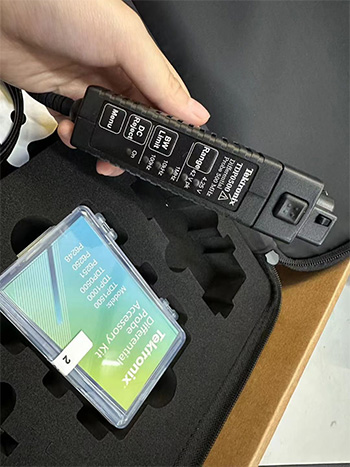

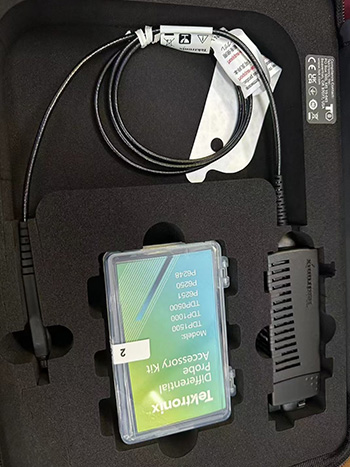

高压差分探头

1 GHz 和 500 MHz 高压差分探头

TDP1000 • TDP0500 • P6251 数据表

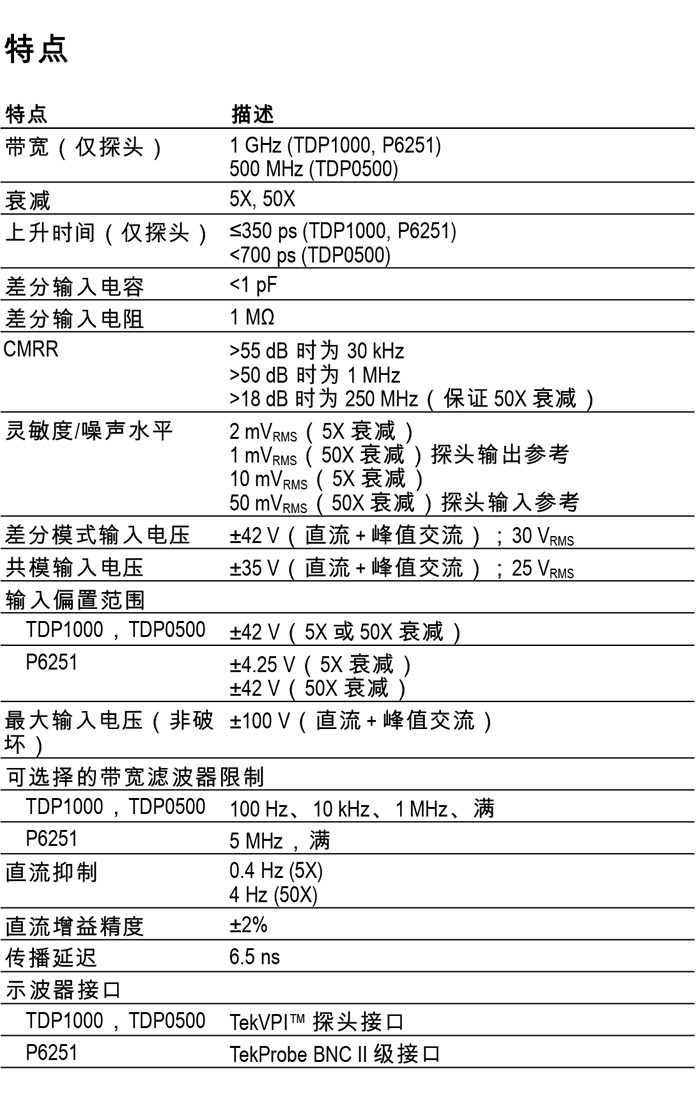

特性和优点

(一)出色的电子性能

■ 1 GHz 和 500 MHz 探头带宽

■ <1 pF 差分输入电容

■ 1 MΩ 差分输入电容

■ ±42 V(直流 + 峰值交流)差分输入电压

■ >18 dB CMRR(250 MHz 50X 衰减)

■ 可选择的带宽限制滤波器

■ 直流抑制

(二)通用 DUT 连接

◆ 用于探测小型几何电路元件的紧凑型探头头部

◆ 直针、方针、焊接、变量点距标配附件

◆ 强大的可靠性设计

(三)易用

在示波器画面上实现自动单位缩放和读数

TDP1000，TDP0500

    直接连接到具有 TekVPI™ 探头接口的示波器

    轻松访问示波器显示探头菜单，获取探头设置控制和运行状态信息

    通过示波器实现远程 GPIB/USB 探头控制

    自动调零 – 输出偏置调零

P6251

    直接连接 TekProbe™ 接口示波器，或者使用 TCA-BNC 适配器连接 TekConnect® 示波器

应用

● 高速开关模式电源设计

● CAN/LIN 总线设计

● 高速数字设计

● 数字设计和检定

● 生产工程测试

● 研发

TDP1000、TDP0500 和 P6251 高压差分探头提供了当今开关模式电源 (SMPS)、CAN/LIN 总线和高速数字系统设计所需要的出色的高速电子和机械性能。

经过专门设计，用于与通过 TekVPI™ 探头接口或 TekProbe BNC接口直接连接 Tektronix 示波器。TDP1000、TDP0500 和 P6251 高压差分探头通过解决出色的电子性能、被测设备通用连接性以及易用性这三个传统测量挑战来实现高速信号采集和测量保真度。
